Viviendas
Sustitución de cuadros antiguos, nueva distribución para reformas y reserva para climatización, cocina, recarga u otras cargas.
Pisos y viviendas unifamiliaresProtección y control Madrid
Cuadros eléctricos en Madrid orden, protección y control.
Montaje, sustitución, ampliación y diagnóstico para que cada circuito quede protegido, identificado y preparado para las cargas reales de la instalación.
EL CENTRO DE LA INSTALACIÓN
Proteger primero.
Distribuir con criterio.
Un cuadro no es una suma de automáticos: es el punto desde el que se protege, se secciona y se organiza toda la instalación.
ELEJEM analiza la alimentación, los circuitos existentes, las cargas, la puesta a tierra y las necesidades futuras antes de definir envolvente, espacio de reserva y protecciones. El resultado debe ser seguro, comprensible y mantenible.
MONTAJE PROFESIONAL

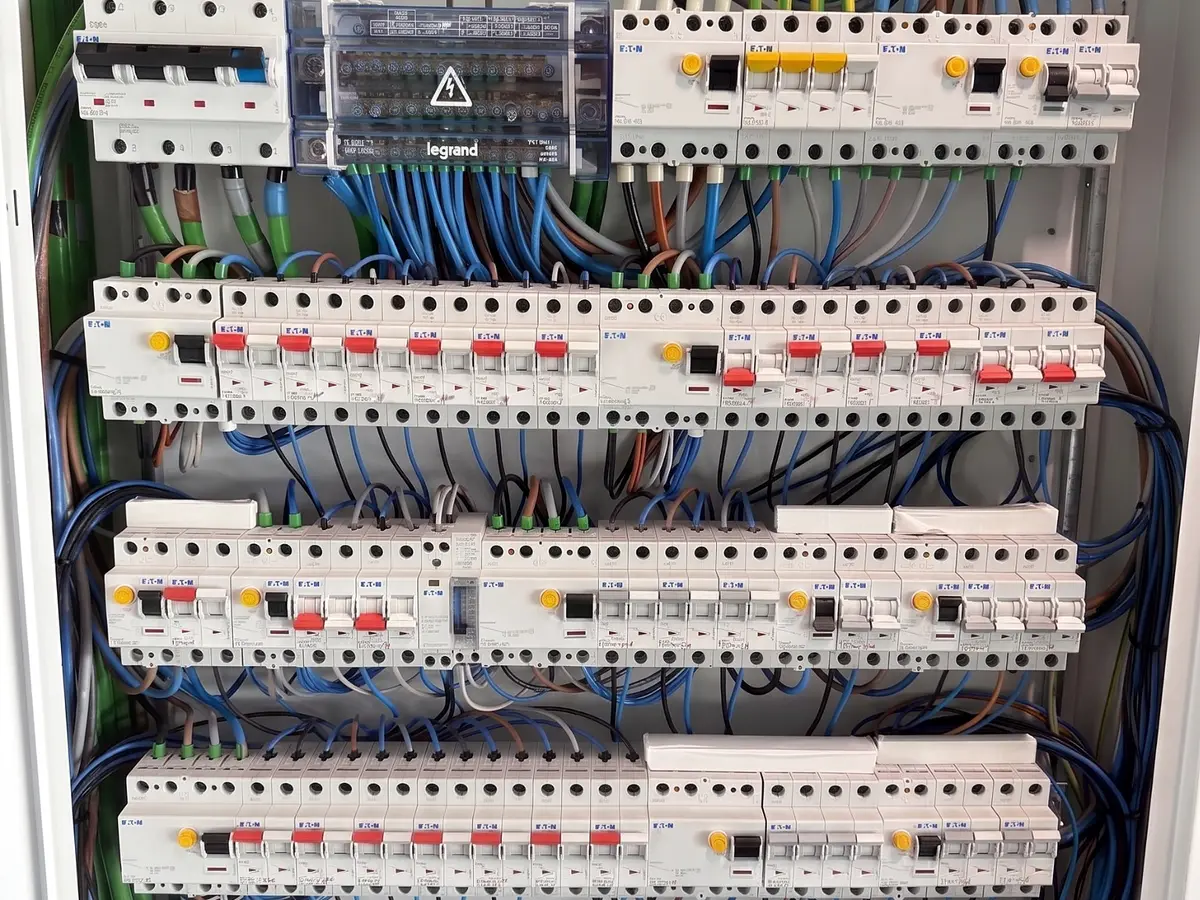

Aparamenta completa.
Detalle verificable.
Dos cuadros reales con todas sus palancas, diferenciales, magnetotérmicos, distribución, cableado y marcas visibles. La fotografía muestra el trabajo tal como fue ejecutado, sin recreaciones artificiales.
Protección sectorizadaEaton, distribución Legrand y puesta a tierra ordenada
Gran capacidadCircuitos diferenciados y lectura técnica directa
TRABAJOS REALES
Instalaciones ejecutadas.
Detalle auténtico.
Fotografías reales de cuadros montados con aparamenta de primeras marcas. Las imágenes conservan los logotipos, referencias y disposición original de cada equipo.

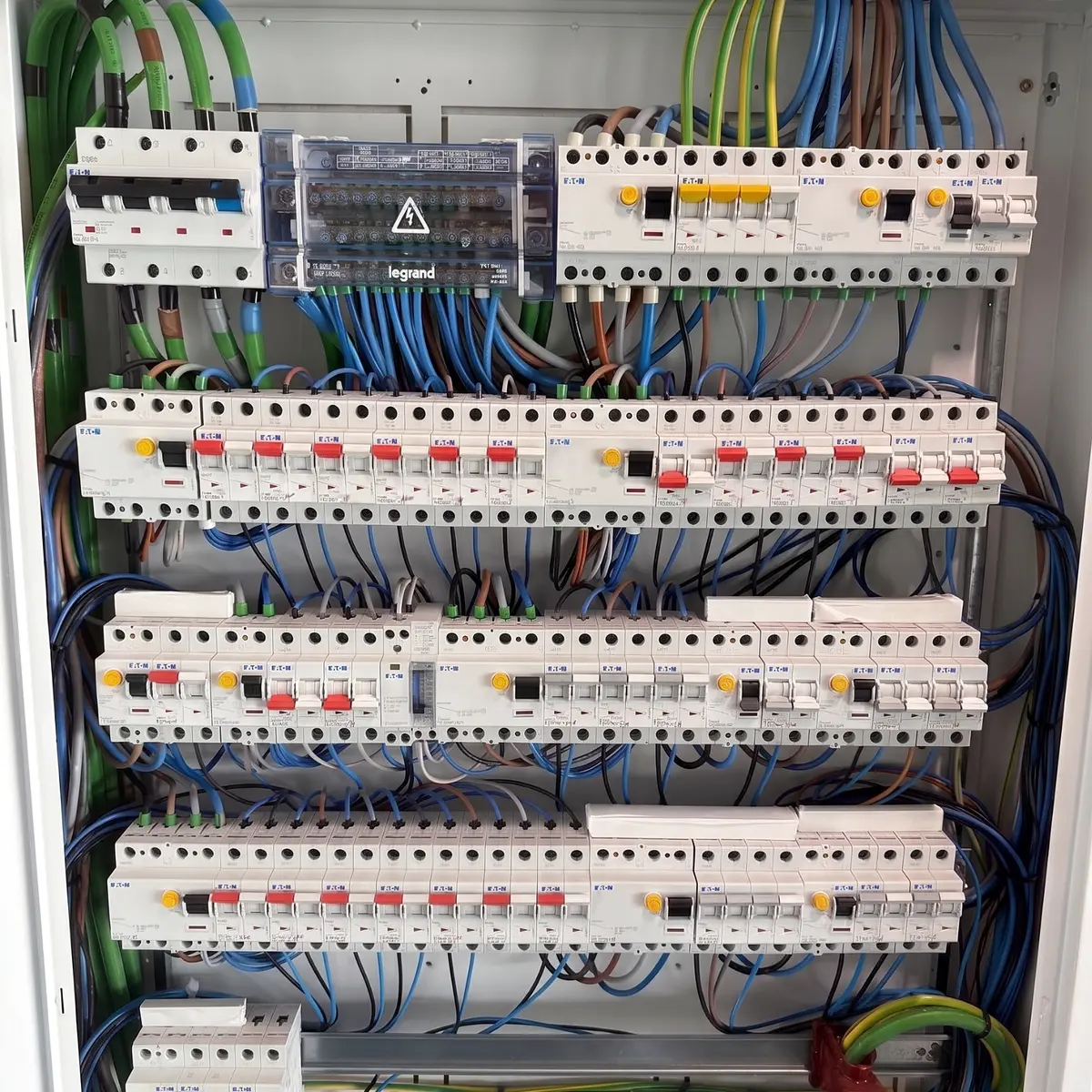

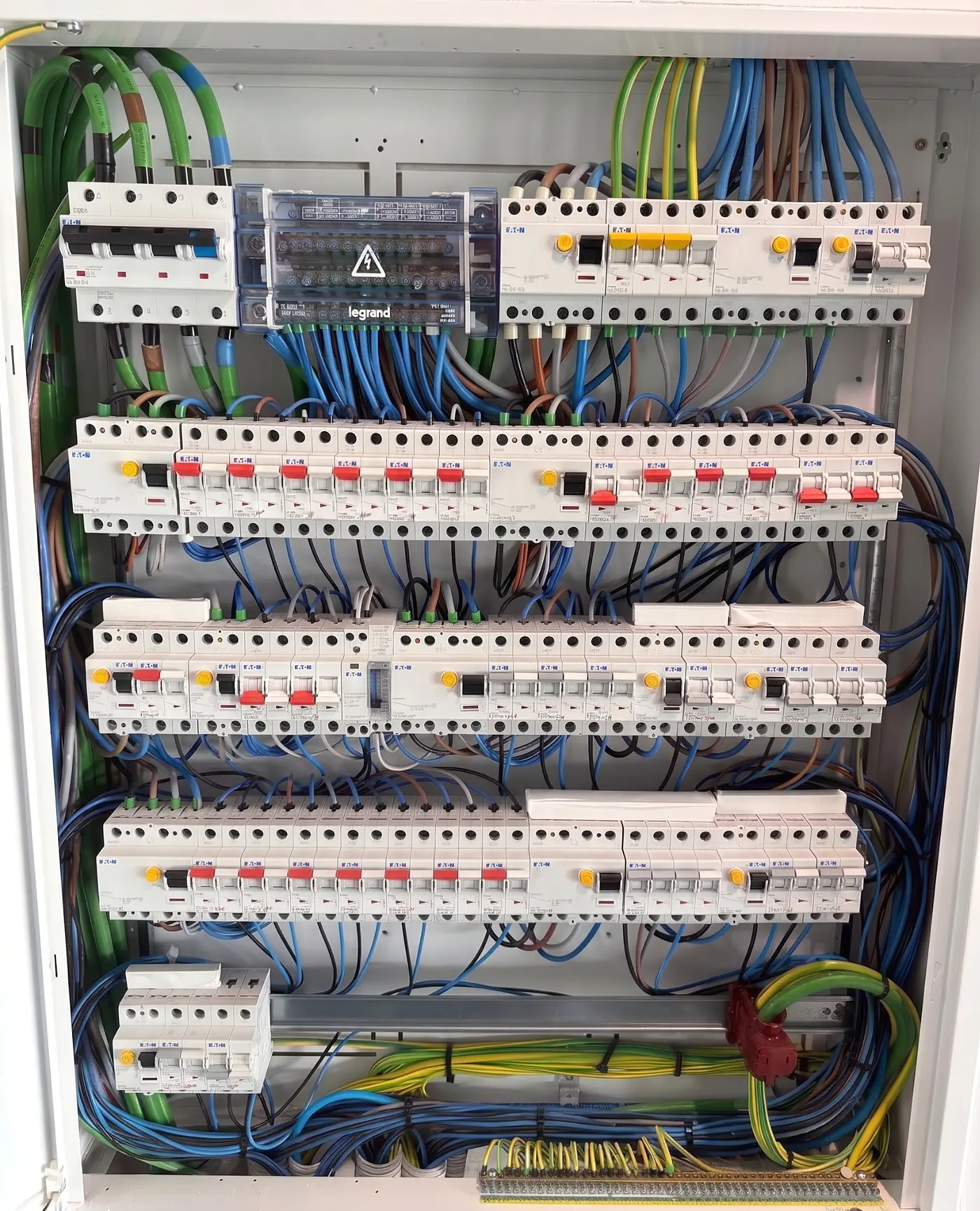

Distribución de gran capacidad
Aparamenta Eaton, bloque de distribución Legrand, circuitos diferenciados y conductores de protección organizados.

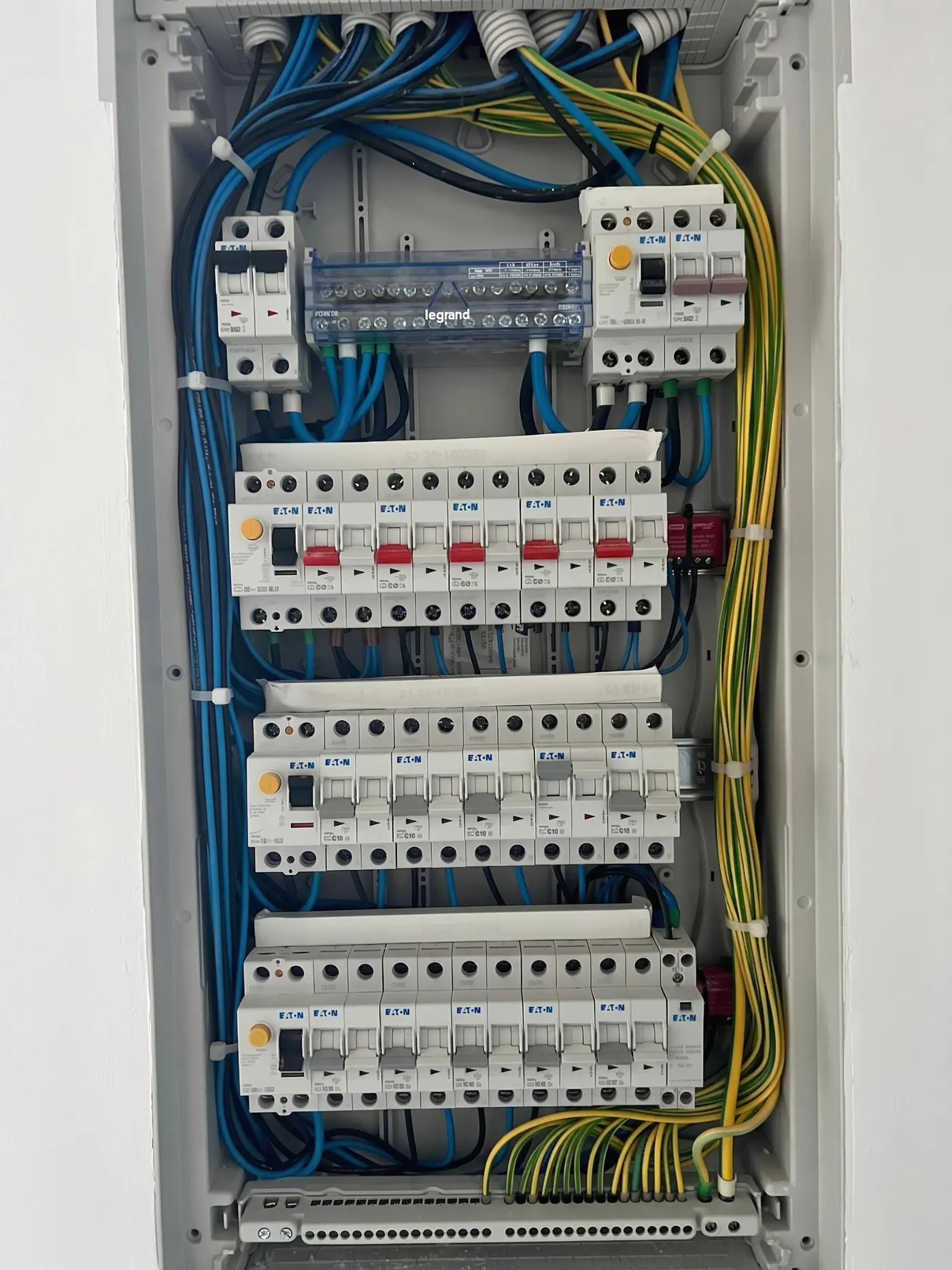

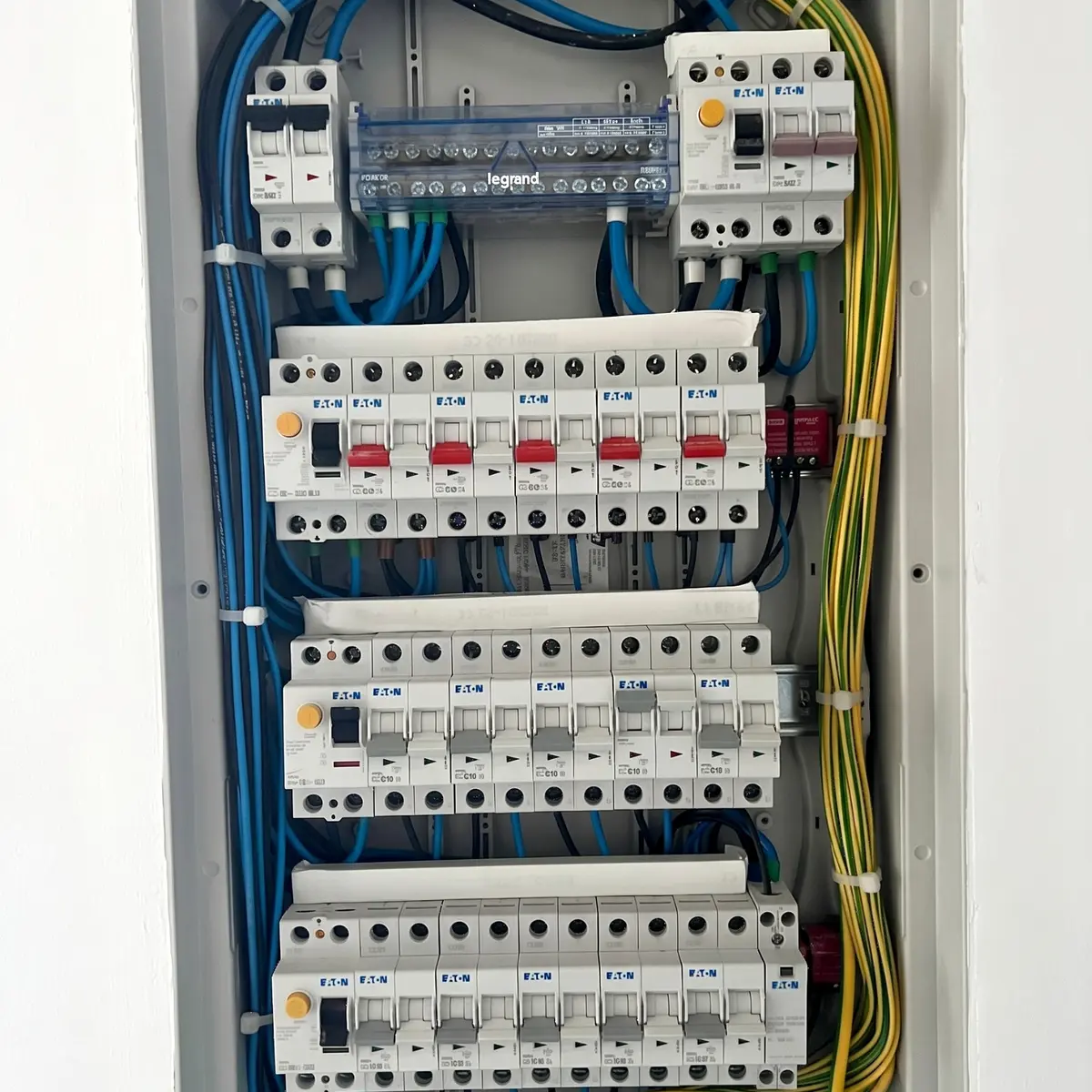

Protección sectorizada
Protecciones organizadas por grupos, distribución Legrand y conductores de tierra agrupados para facilitar revisión y mantenimiento.
Las marcas mostradas pertenecen a sus respectivos titulares. Su aparición documenta los materiales presentes en estos trabajos reales y no implica patrocinio.
SOLUCIONES
El cuadro adecuado
para cada instalación.
El alcance depende del suministro, el tipo de inmueble, los receptores conectados, el estado existente y la capacidad necesaria.
Comunidades
Cuadros de servicios comunes, alumbrado, garaje, bombas y otras instalaciones, con accesibilidad y circuitos organizados.
Zonas y equipos comunesComercio y hostelería
Distribución para iluminación, climatización, cocina, cámaras, maquinaria y cargas específicas de la actividad.
Continuidad y uso profesionalNaves y talleres
Cuadros generales y secundarios, alimentación trifásica, sectorización y previsión de ampliación según equipos y procesos.
Potencia y distribución técnicaSEÑALES DE REVISIÓN
Cuando el cuadro avisa,
conviene medir.
Un disparo no siempre significa que la protección esté averiada. Cambiarla sin localizar la causa puede ocultar el problema real.
Disparos frecuentes
Fugas, sobrecargas, cortocircuitos, humedad o receptores defectuosos deben diferenciarse mediante comprobaciones.
Calor, olor o ruido
Un cuadro caliente, con olor anómalo, zumbidos o decoloración requiere desconexión segura y revisión profesional.
Protecciones antiguas
Fusibles, elementos deteriorados o falta de protección diferencial y de sobretensiones aconsejan valorar una adecuación.
Falta de capacidad
Incorporar nuevas cargas exige verificar alimentación, secciones, potencia, puesta a tierra y espacio disponible.
6Comprobaciones esenciales
CONFIGURACIÓN COMPLETA
Protecciones elegidas
para el uso real.
La configuración definitiva se determina tras revisar la instalación. Según el caso, el trabajo puede incluir:
- Envolvente y espacio de reservaDimensiones adecuadas, accesibilidad, ventilación y margen razonable para mantenimiento o ampliaciones.
- Protección general y de circuitosDispositivos contra sobreintensidades seleccionados según alimentación, conductores, cargas y poder de corte requerido.
- Protección diferencialNúmero, sensibilidad y tipo definidos según circuitos, receptores, continuidad necesaria y características de la instalación.
- Protección contra sobretensionesSolución para sobretensiones temporales y transitorias cuando resulte necesaria, coordinada con la instalación.
- Orden, identificación y conexionadoConductores organizados, aprietes controlados, circuitos identificados y disposición que facilite futuras intervenciones.
- Mediciones y documentaciónPruebas finales y certificado, MTD, proyecto o tramitación ante EICI cuando correspondan al alcance del trabajo.
Cada protección debe coordinarse con los conductores, el esquema de distribución, la puesta a tierra y los equipos conectados. El diseño no se determina únicamente por la potencia contratada.
DIAGNÓSTICO / ADECUACIÓNRENOVACIÓN DE CUADROS
Sustituir el cuadro no siempre basta.
Antes de instalar protecciones nuevas hay que comprobar si los circuitos, conductores y puesta a tierra pueden trabajar correctamente con ellas.
La revisión permite detectar derivaciones, aislamientos deteriorados, conexiones inadecuadas, circuitos compartidos o falta de conductor de protección. El alcance se plantea con datos, no por apariencia.
- Inventario de circuitos y cargas existentes
- Comprobación de continuidad, aislamiento y puesta a tierra según proceda
- Propuesta de renovación proporcionada al estado real
TRAMITACIÓN EN MADRID
Documentación según el alcance.
En la Comunidad de Madrid, la documentación puede incluir memoria técnica o proyecto, certificado de instalación y tramitación ante una Entidad de Inspección y Control Industrial, según el tipo de instalación y la actuación realizada.
Consultar información oficialPROCESO
Cinco pasos.
Sin decisiones a ciegas.
La sustitución o ampliación se define después de entender el cuadro y la instalación que protege.
Consulta y fotografías
Nos indicas el inmueble, el suministro, el motivo de la consulta y envías imágenes del cuadro cerrado y abierto sin manipularlo.
Inspección y mediciones
Revisamos alimentación, circuitos, puesta a tierra, cargas, estado y posibles causas de la incidencia.
Propuesta definida
Detallamos alcance, envolvente, protecciones, ampliaciones necesarias, documentación y condiciones de ejecución.
Montaje y conexionado
Coordinamos el corte, desmontamos cuando procede y ejecutamos el nuevo cuadro con orden e identificación.
Pruebas y entrega
Comprobamos funcionamiento y medidas aplicables, explicamos la distribución y entregamos la documentación correspondiente.
PREGUNTAS FRECUENTES
Antes de intervenir,
todo debe estar claro.
Respuestas directas sobre sustitución, disparos, ampliaciones, protecciones y documentación.
¿Cuándo conviene sustituir un cuadro eléctrico?
Conviene revisarlo cuando presenta protecciones antiguas o deterioradas, falta de espacio, calentamientos, conexiones deficientes, disparos frecuentes o cuando se incorporan cargas que la distribución actual no contempla. La sustitución se decide tras comprobar el conjunto de la instalación.
¿Por qué salta el diferencial o un magnetotérmico?
Puede deberse a una fuga, una sobrecarga, un cortocircuito, un aparato defectuoso o una protección inadecuada para la instalación. No es recomendable cambiar el dispositivo sin localizar antes la causa mediante comprobaciones y mediciones.
¿Es necesaria la protección contra sobretensiones?
La necesidad y el tipo de protección frente a sobretensiones permanentes o transitorias dependen de las características y del alcance de la instalación. Se selecciona y coordina conforme al Reglamento Electrotécnico y a los equipos conectados.
¿Se puede ampliar el cuadro para añadir nuevos circuitos?
Sí, cuando el cuadro, la alimentación y la instalación disponen de capacidad suficiente. Se comprueba potencia, sección de conductores, puesta a tierra, espacio disponible y coordinación de protecciones antes de realizar la ampliación.
¿El nuevo cuadro queda identificado y documentado?
Los circuitos se dejan ordenados e identificados para facilitar el uso y el mantenimiento. Cuando el alcance de la actuación lo exige, se prepara el certificado, la memoria técnica, el proyecto o la tramitación correspondiente.
¿Hay que cortar la electricidad durante el trabajo?
Sí, las operaciones que lo requieren se realizan con la instalación consignada y sin tensión. El tiempo de interrupción depende del estado del cuadro y del alcance, y se coordina previamente con el cliente o la actividad.
SOLICITA VALORACIÓN
Tu cuadro.
Bien diagnosticado.
Indícanos el tipo de instalación y qué necesitas resolver. Puedes enviar fotografías claras del cuadro directamente por WhatsApp sin retirar tapas ni tocar conexiones.
